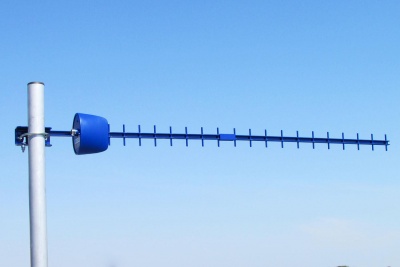

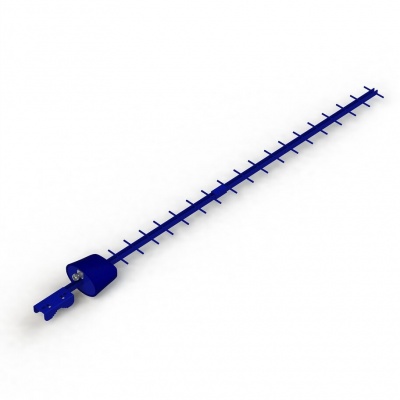

Антэкс AX-2517Y направленная Yagi антенна
Антенна АX-2517Y предназначена для использования в комплекте оборудования беспроводного широкополосного доступа диапазона 2,5-2,7ГГц. АX-2517Y имеют узкую диаграмму направленности и идеально подходят для применения в абонентском комплекте. Тип антенны - "волновой канал" (Яги) Точка питания активного излучателя антенн надежно укрыта от осадков и агрессивных воздействий в пластиковый корпус. Разъём антенн имеет короткое замыкание по постоянному току между внешним и внутренним проводниками. Это снижает вероятность накопления статического электричества на входе модема и делает необязательным применение грозоразрядника при небольшой длине соединительного фидера между модемом и антенной. На антеннах предусмотрено подключение провода заземления. Крепление позволяет изменять поляризацию антенны.
Рабочий диапазон частот, МГц |
2500-2700 |
Усиление, dBi | 17 |
Ширина ДН в Н-плоскости, град |
22 |
Ширина ДН в Е-плоскости, град |
24 |
Входное сопротивление, Ом |
50 |
КСВ в рабочем диапазоне частот, не более |
1.5 |
Допустимая мощность, Вт |
50 |
Поляризация | вертикальная/горизонтальная |
Механические характеристики |
|
Масса с креплением, кг |
490 |
Крепление |
мачта диаметром 30-60мм |
Габаритные размеры без крепления, м |
0,8х0,09х0,05 |
Допустимая скорость ветра, м/сек |
50 |
Разъем |
N-female |
Количество элементов |
23 |
Материал излучаетля |
медь |
Защитное покрытие |
порошковая полимерная краска |
Характеристики
Рабочий диапазон частот, МГц
|
2500-2700 |
Усиление, dBi
|
17 |
Ширина ДН в Н-плоскости, град
|
22 |
Ширина ДН в Е-плоскости, град
|
24 |
Волновое сопротивление, Ом
|
50 |
КСВ в рабочем диапазоне частот, не более
|
1.5 |
Допустимая мощность, Вт
|
50 |
Поляризация
|
вертикальная/горизонтальная |
Габаритные размеры без крепления, м
|
0,8х0,09х0,05 |
Разъем
|
N-female |
Материал защитной коробки
|
ABS-пластик с защитой от ультрафиолетового излучения |
Материал
|
сталь, пластик |
Технология MIMO
|
Нет |
Максимальное усиление, дБ
|
17 |
Вес, кг
|
0.49 |
Гарантийный срок, мес.
|
12 |
