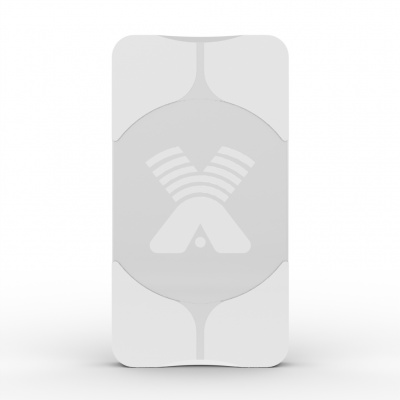

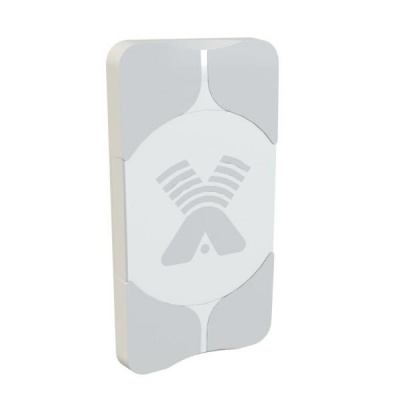

Антэкс AX-911P панельная антенна
Антенна АX-911P предназначена для использования в комплекте с модемами UMTS900, c репитерами GSM-900 в качестве внешней или внутренней антенны. В случае использования в качестве внешней антенны для связи с базовой станцией 2G/3G рекомендуется к использованию на расстояниях до 15км. Тип антенны – антенная решетка на базе полосковых резонаторов. Для подключения к репитеру необходима кабельная сборка
Достоинства антенны АX-911P:
- Активные элементы антенны надежно защищены от осадков корпусом из ультрафиолетостойкого пластика и имеют увеличенный срок службы
- АX-911P имеет секторную диаграмму направленности и идеально подходит для организации зон покрытия на открытых площадках, в больших производственных помещениях
- Крепление антенны позволяет изменять поляризацию и угол наклона антенны в вертикальной плоскости
- По сравнению с AX-909P антенна способна обеспечить в два раза большую площадь покрытия при использовании с репитером GSM-900
Комплект поставки:
- Антенна АX-911P
- Комплект крепления для установки на мачту
- Инструкция по установке (скачать)
- Упаковка из микрогофрокартона или полиэтилена
Электрические характеристики |
|
Рабочий диапазон частот, МГц |
880-960 |
Усиление, dBi |
11 |
Ширина ДН в Н-плоскости, град |
65 |
Ширина ДН в Е-плоскости, град |
34 |
Входное сопротивление, Ом |
50 |
КСВ в рабочем диапазоне частот, не более |
1,5 |
Допустимая мощность, Вт |
10 |
Поляризация |
вертикальная/горизонтальная/наклонная |
Механические характеристики |
|
Масса, г |
1800 |
Габаритные размеры без крепления, м |
0,45х0,24х0,045 |
Крепление |
на мачту диаметром 30-52мм |
Разъем |
N-female |
Материал излучателя |
оцинкованная сталь |
Материал защитной коробки |
ABS+поликарбонат |
Характеристики
Рабочий диапазон частот, МГц
|
880-960 |
Усиление, dBi
|
11 |
Ширина ДН в Н-плоскости, град
|
65 |
Ширина ДН в Е-плоскости, град
|
34 |
Волновое сопротивление, Ом
|
50 |
КСВ в рабочем диапазоне частот, не более
|
1.5 |
Допустимая мощность, Вт
|
10 |
Поляризация
|
вертикальная/горизонтальная/наклонная |
Габаритные размеры без крепления, м
|
0,45х0,24х0,045 |
Разъем
|
N-female |
Материал защитной коробки
|
ABS-пластик с защитой от ультрафиолетового излучения |
Материал
|
Сталь, пластик |
Технология MIMO
|
Нет |
Максимальное усиление, дБ
|
11 |
Вес, кг
|
1.8 |
Гарантийный срок, мес.
|
12 |
